Suspension and supporting

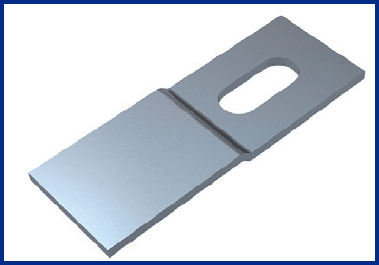

LDR Sc, Tc



Mass: 0,0015 kg /kom

Stock Number Gc: 100035
Stock Number Tc: 103352



VE-04 Gc, Tc




Iznimno se koristi za pričvršćivanje konzola na PNZ nosače.
Veličina spojnog vijka: M12x35
Mass: 0,07 kg

Stock Number Gc: 100295
Stock Number Tc: 114888



VE-03/05/06 Gc, Tc





VE-03 služi za pričvršćivanje perforiranih kabelskih kanala i ukrućenja s konzolama.

VE-05 služi za spajanje konzola NPK - 005 i NPK - 055 sa nosačima.

VE-06 služi za spajanje ljestvičastih kabelskih kanala sa spojnicama.

Veličina spojnog vijka: M6x12 (VE-03), M10x20 (VE-05), M8x16 (VE-06)

Mass: 0,04 kg; 0,08 kg; 0,06 kg
Stock Number VE-03: Gc: 100294  Tc: 120927
Stock Number VE-05: Gc: 100296  Tc: 110102
Stock Number VE-06: Gc: 120803  Tc: 120861



Vijak VE-02 Gc




Služi za pričvršćivanje konzola NPK - 004 i NPK - 044 na ugradnu letvu UL-111 i pune Ceilingne nosače SN - 006 i SN - 066.
Veličina spojnog vijka: M10x30
Mass: 0,08 kg

Stock Number: 100293



Vijak VE-01 Gc, Tc




Služi za pričvršćivanje konzola za PNZ nosače.
Veličina spojnog vijka: M12x100
Mass: 0,2 kg

Stock Number Gc: 115583
Stock Number Tc: 122499





Ugradni vijak Uv






Label Promjer čelične tiple Vijak Stock Number
D [mm]
UV-6
8 M 6x15 100287
UV-8 10 M 8x20 100288
UV-10 12 M 10x25 100289
UV-12 15 M 12x30 100290
UV-16 20 M 16x35 100291

PT Sc, Tc




Label B Duljina Stock Number Sc Stock Number Tc
[mm] [mm]
PT 20x1
20 1,0 110561 -
PT 20x2 20 2,0 110569 104319
PT 30x1 30 1,0 100284 -
PT 30x2 30 2,0 100285 115396
PT 30x3 30 3,0 - 100286

OB-004 Sc, Gc



Kao nosač obujmica služi ugradna letva UL-111.
Dimenzija D označava promjer kabela za koji je predviđena pojedina obujmica. Obujmica OB-004 obuhvaća maksimalno pet kabela.

Label D Mass Stock Number
[mm] [kg]
OB-004
11-13,5 0,17 100345
OB-004 13,5-16 0,19 100346
OB-004 16-21 0,21 100347
OB-004 21-29 0,24 100348
